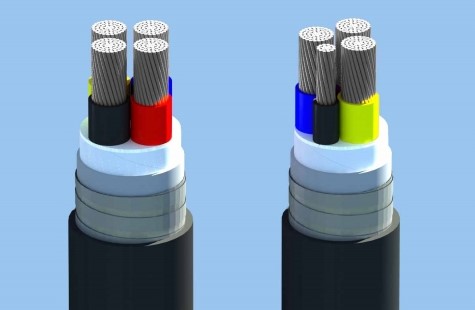

CADIVI AVV/DATA − 0,6/1 KV & AVV/DSTA − 0,6/1 KV CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN PVC, GIÁP BĂNG KIM LOẠI, VỎ PVC
cadivi-avv/data-06/1-kv-avv/dsta-06/1-kv-cap-dien-luc-ruot-nhom-cach-dien-pvc-giap-bang-kim-loai-vo-pvc - ảnh nhỏ 1 cadivi-avv/data-06/1-kv-avv/dsta-06/1-kv-cap-dien-luc-ruot-nhom-cach-dien-pvc-giap-bang-kim-loai-vo-pvc - ảnh nhỏ 2

CADIVI AVV/DATA − 0,6/1 KV & AVV/DSTA − 0,6/1 KV CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN PVC, GIÁP BĂNG KIM LOẠI, VỎ PVC

Để lại số điện thoại, chúng tôi sẽ gọi lại ngay

Đánh giá 0 lượt đánh giá

TỔNG QUAN



Cáp AVV/DATA, AVV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG



• TCVN 5935-1/ IEC 60502-1
• TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI



Bằng màu cách điện:
+   Cáp 1 lõi: Màu đen.
+   Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) - xanh lục & vàng (TER).
Bằng vạch màu trên cách điện màu trắng:
+   Cáp 1 lõi: không vạch.
+   Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

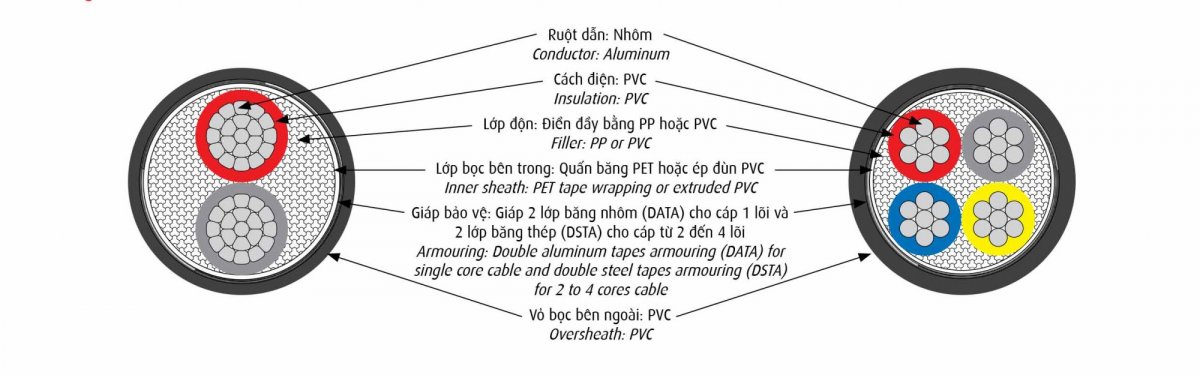

CẤU TRÚC



Cap_nhom_boc-5

ĐẶC TÍNH KỸ THUẬT



  • Cấp điện áp U0/U: 0,6/1 kV.
  • Rated voltage U0/U: 0,6/1 kV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Test voltage: 3,5 kV (5 minutes).
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.
  • Maximum conductor temperature for normal operation is 70OC.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
  • Maximum conductor temperature for short-circuit (5s maximum duration) is:
  • 140OC, với tiết diện lớn hơn 300mm2.
  • 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.
  • 140OC with Nominal area larger than 300mm2.
  • 160OC with Nominal area up to and include 300mm2.



5.1 - CÁP AVV/DATA - 1 LÕI.                                                                     AVV/DATA CABLE – 1 CORE.

Ruột dẫn - Conductor

Chiều dày cách điện danh nghĩa

Nominal thickness of insulation

Chiều dày

băng nhôm

danh nghĩa

Nominal

thickness of

aluminum tape

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng(*)

Approx.

overall diameter

Khối lượng cáp gần đúng(*)

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/đường kính sợi

Number/Dia. of wire

Đường kính

ruột dẫn

gần đúng(*)

Approx. conductor

diameter

Điện trở DC

tối đa ở 20 0C

Max. DC

resistance

at 20 0C

mm2

N0/mm

mm

Ω/km

mm

mm

mm

mm

kg/km

10

CC

3,75

3,08

1,0

0,5

1,4

12,1

206

16

CC

4,65

1,91

1,0

0,5

1,4

13,0

242

25

CC

5,80

1,20

1,2

0,5

1,4

14,5

306

35

CC

6,85

0,868

1,2

0,5

1,4

15,6

351

50

CC

8,00

0,641

1,4

0,5

1,5

17,3

441

70

CC

9,70

0,443

1,4

0,5

1,5

19,1

545

95

CC

11,30

0,320

1,6

0,5

1,6

21,2

679

120

CC

12,80

0,253

1,6

0,5

1,6

22,6

780

150

CC

14,13

0,206

1,8

0,5

1,7

24,6

934

185

CC

15,70

0,164

2,0

0,5

1,8

26,7

1102

240

CC

18,03

0,125

2,2

0,5

1,9

29,7

1366

300

CC

20,40

0,100

2,4

0,5

1,9

32,4

1649

400

CC

23,20

0,0778

2,6

0,5

2,1

36,4

2062

500

CC

26,20

0,0605

2,8

0,5

2,2

40,0

2516

630

CC

30,20

0,0469

2,8

0,5

2,3

44,1

3118


– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.– CC :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*)     : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.



5.2 - CÁP AVV/DSTA - 2 ĐẾN 4 LÕI.                                              AVV/DSTA CABLE – 2 TO 4 CORES.

Ruột dẫn

Conductor

Chiều dày

cách

điện danh nghĩa

Nominal thickness of insulation

Chiều dày băng thép danh nghĩa

Nominal thickness

of steel tape

Chiều dày vỏ

danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng(*)

Approx. overall diameter

Khối lượng cáp

gần đúng(*)

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/đường kính sợi

Number/Dia. of wire

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Điện trở DC tối đa

ở 20 0C

Max. DC resistance

at 20 0C

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm2

N0/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

10

CC

3,75

3,08

1,0

0,2

0,2

0,2

1,8

1,8

1,8

17,7

18,7

20,2

427

491

575

16

CC

4,65

1,91

1,0

0,2

0,2

0,2

1,8

1,8

1,8

19,5

20,6

22,3

513

597

708

25

CC

5,80

1,20

1,2

0,2

0,2

0,2

1,8

1,8

1,8

22,6

24,0

26,1

668

790

948

35

CC

6,85

0,868

1,2

0,2

0,2

0,2

1,8

1,8

1,8

24,7

26,2

28,6

779

928

1121

50

CC

8,00

0,641

1,4

0,2

0,2

0,2

1,8

1,9

2,0

27,8

29,7

33,1

977

1193

1501

70

CC

9,70

0,443

1,4

0,2

0,2

0,5

1,9

2,0

2,1

31,5

34,1

38,8

1241

1566

2401

95

CC

11,30

0,320

1,6

0,2

0,5

0,5

2,1

2,2

2,3

36,2

39,9

43,8

1610

2475

3006

120

CC

12,80

0,253

1,6

0,5

0,5

0,5

2,2

2,3

2,4

40,4

43,1

47,8

2361

2855

3534

150

CC

14,13

0,206

1,8

0,5

0,5

0,5

2,3

2,4

2,6

44,2

47,6

53,0

2782

3440

4255

185

CC

15,70

0,164

2,0

0,5

0,5

0,5

2,4

2,6

2,7

48,7

52,6

58,3

3296

4071

5059

240

CC

18,03

0,125

2,2

0,5

0,5

0,5

2,6

2,8

3,0

54,9

59,3

65,5

4059

5081

6289

300

CC

20,40

0,100

2,4

0,5

0,5

0,5

2,8

2,9

3,2

61,2

65,5

72,9

4951

6120

7664

400

CC

23,20

0,0778

2,6

0,5

0,5

0,5

3,1

3,2

3,5

68,2

73,3

81,6

6003

7483

9447

– CC :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.



5.3 - CÁP AVV/DSTA - 3 PHA + 1 TRUNG TÍNH.          AVV/DSTA CABLE – 3 PHASE +1 NEUTRAL CORES.

Tiết diện

danh nghĩa

Nominal

area

Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Chiều dày băng thép danh nghĩa

Nominal thickness

of steel tape



Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath



Đường kính tổng

gần đúng

(*)

Approx.

overall diameter

Khối lượng cáp

gần đúng

(*)

Approx. mass

Tiết

diện

danh nghĩa

Nominal

area



Số sợi/đường kính sợi

Number/Dia. of wire

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 0C

Max. DC resistance

at 20 0C

Tiết

diện

danh nghĩa

Nominal

area



Số sợi/đường kính sợi

Number/Dia. of wire

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 0C

Max. DC resistance

at 20 0C

mm2

mm2

N0/mm

mm

mm

Ω/km

mm2

N0/mm

mm

mm

Ω/km

mm

mm

mm

kg/km

3x16 + 1x10

16

CC

4,65

1,0

1,91

10

CC

3,75

1,0

3,08

0,2

1,8

21,8

673

3x25 + 1x16

25

CC

5,80

1,2

1,20

16

CC

4,65

1,0

1,91

0,2

1,8

25,1

887

3x35 + 1x16

35

CC

6,85

1,2

0,868

16

CC

4,65

1,0

1,91

0,2

1,8

27,1

1015

3x35 + 1x25

35

CC

6,85

1,2

0,868

25

CC

5,80

1,2

1,20

0,2

1,8

28,0

1077

3x50 + 1x25

50

CC

8,00

1,4

0,641

25

CC

5,80

1,2

1,20

0,2

1,9

31,0

1328

3x50 + 1x35

50

CC

8,00

1,4

0,641

35

CC

6,85

1,2

0,868

0,2

1,9

32,0

1405

3x70 + 1x35

70

CC

9,70

1,4

0,443

35

CC

6,85

1,2

0,868

0,2

2,0

35,4

1728

3x70 + 1x50

70

CC

9,70

1,4

0,443

50

CC

8,00

1,4

0,641

0,2

2,1

36,5

1828

3x95 + 1x50

95

CC

11,30

1,6

0,320

50

CC

8,00

1,4

0,641

0,5

2,2

41,4

2720

3x95 + 1x70

95

CC

11,30

1,6

0,320

70

CC

9,70

1,4

0,443

0,5

2,3

42,7

2861

3x120 + 1x70

120

CC

12,80

1,6

0,253

70

CC

9,70

1,4

0,443

0,5

2,3

45,6

3250

3x120 + 1x95

120

CC

12,80

1,6

0,253

95

CC

11,30

1,6

0,320

0,5

2,4

47,0

3418

3x150 + 1x70

150

CC

14,13

1,8

0,206

70

CC

9,70

1,4

0,443

0,5

2,5

49,3

3775

3x150 + 1x95

150

CC

14,13

1,8

0,206

95

CC

11,30

1,6

0,320

0,5

2,5

50,9

3948

3x185 + 1x95

185

CC

15,70

2,0

0,164

95

CC

11,30

1,6

0,320

0,5

2,6

54,6

4501

3x185 + 1x120

185

CC

15,70

2,0

0,164

120

CC

12,80

1,6

0,253

0,5

2,7

55,6

4646

3x240 + 1x120

240

CC

18,03

2,2

0,125

120

CC

12,80

1,6

0,253

0,5

2,8

61,2

5579

3x240 + 1x150

240

CC

18,03

2,2

0,125

150

CC

14,13

1,8

0,206

0,5

2,9

62,5

5781

3x240 + 1x185

240

CC

18,03

2,2

0,125

185

CC

15,70

2,0

0,164

0,5

2,9

63,6

5969

3x300 + 1x150

300

CC

20,40

2,4

0,100

150

CC

14,13

1,8

0,206

0,5

3,0

67,7

6760

3x300 + 1x185

300

CC

20,40

2,4

0,100

185

CC

15,70

2,0

0,164

0,5

3,1

69,0

6983

3x400 + 1x185

400

CC

23,20

2,6

0,0778

185

CC

15,70

2,0

0,164

0,5

3,3

76,0

8324

3x400 + 1x240

400

CC

23,20

2,6

0,0778

240

CC

18,03

2,2

0,125

0,5

3,3

77,7

8634


– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.– CC :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*)     : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

policy_image_1

Giao Hàng Nhanh

Dù bạn ở đâu thì dịch vụ Thép Nghệ An vẫn đảm bảo phục vụ nhanh chóng
policy_image_2

Bảo Đảm Chất Lượng

Thép Nghệ An cam kết 100% hàng chính hãng
policy_image_3

Hỗ Trợ 24/7

Hotline: 091.6789.556
Video
Sản Phẩm Mới
Có Thể Bạn Quan Tâm
Tin Tức
vantainghean01
taxitainghean
vlxdnghean
didoinha
thepngheansty
Trang chủ»Dây cáp điện» Dây cáp điện Cadivi» Vật Tư Công Nghiệp»DÂY VÀ CÁP ĐIỆN LỰC HẠ THẾ Cadivi
CÔNG TY CỔ PHẦN ĐA PHÚC
tna_logo

Loại hình hoạt động: Công Ty Cổ Phần
Giấy chứng nhận đăng ký kinh doanh số 2900596685

Ngày cấp 07/06/2004, TP Vinh, Nghệ An
Địa chỉ: Số 09 - Đường Cao Xuân Huy - Phường Vinh Tân - Tp Vinh - Nghệ An

Điện thoại: 091.6789.556 - 0962832856 - 0948.987.398

Máy cố định: 02383.848.838  02383.757.757
Email: thepchetao@gmail.com
Tin Tức
Chính Sách Hoạt Động
logoSaleNoti
Map Google
x
