AXV/AWA − 0,6/1 KV & AXV/SWA − 0,6/1 KV

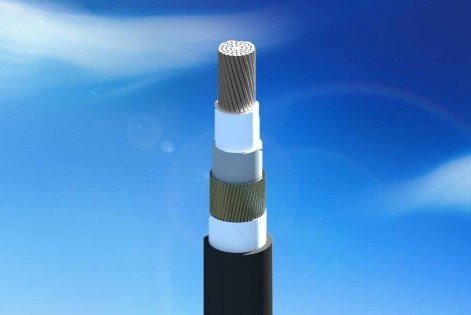

CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN XLPE, GIÁP SỢI KIM LOẠI, VỎ PVC



TỔNG QUAN

Cáp AXV/AWA, AXV/SWA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG


• TCVN 5935-1/ IEC 60502-1
• TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI


Bằng băng màu:
Cáp 1 lõi: Màu tự nhiên, không băng màu.
Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không băng màu (trung tính) - xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

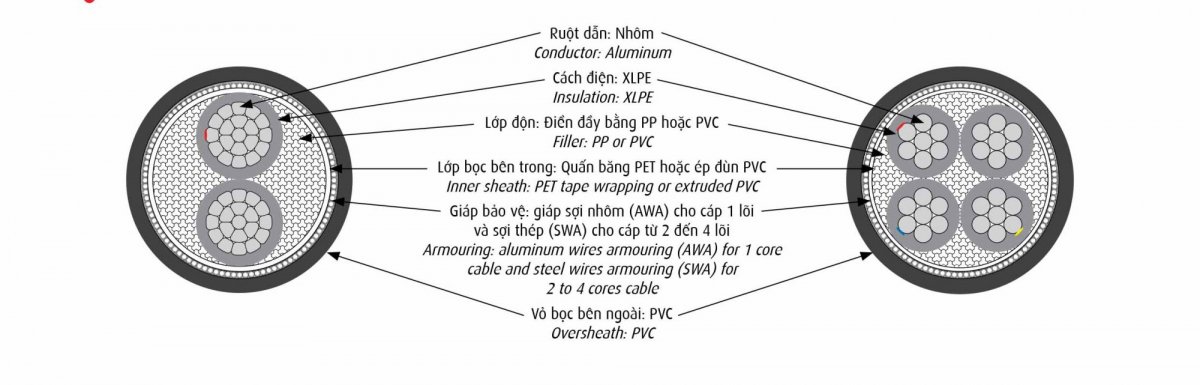

CẤU TRÚC


Cap_nhom_boc-14

ĐẶC TÍNH KỸ THUẬT



  • Cấp điện áp U0/U: 0,6/1 kV.
  • Rated voltage U0/U: 0,6/1 kV.
  • Điện áp thử: 3,5 kV (5 phút).
  • Test voltage: 3,5 kV (5 minutes).
  • Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
  • Maximum conductor temperature for normal operation is 90OC.
  • Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
  • Maximum conductor temperature for short-circuit (5s maximum duration) is 250OC.



5.1 - CÁP AXV/AWA - 1 LÕI                                            AXV/AWA CABLE – 1 CORE.

Ruột dẫn - Conductor

Chiều dày cách điện danh nghĩa

Nominal thickness of insulation

Đường kính sợi giáp

danh nghĩa

Nominal diameter of armour wire

Chiều dày vỏ danh nghĩa

Nominal thickness of sheath

Đường kính tổng gần đúng(*)

Approx.

overall diameter

Khối lượng cáp gần đúng(*)

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính

ruột dẫn

gần đúng(*)

Approx. conductor

diameter

Điện trở DC

tối đa ở 20 0C

Max. DC

resistance

at 20 0C

mm2

N0/mm

mm

Ω/km

mm

mm

mm

mm

kg/km

50

CC

8,00

0,641

1,0

1,25

1,5

17,4

401

70

CC

9,70

0,443

1,1

1,25

1,5

19,4

507

95

CC

11,30

0,320

1,1

1,25

1,6

21,1

616

120

CC

12,80

0,253

1,2

1,6

1,7

23,6

779

150

CC

14,13

0,206

1,4

1,6

1,7

25,4

913

185

CC

15,70

0,164

1,6

1,6

1,8

27,5

1074

240

CC

18,03

0,125

1,7

1,6

1,9

30,3

1315

300

CC

20,40

0,100

1,8

1,6

1,9

32,8

1572

400

CC

23,20

0,0778

2,0

2,0

2,1

37,6

2051

500

CC

26,20

0,0605

2,2

2,0

2,2

41,2

2489

630

CC

30,20

0,0469

2,4

2,0

2,3

46,1

3126


– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.– CC    :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*)     : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.



5.2 - CÁP AXV/SWA - 2 ĐẾN 4 LÕI.                                                 AXV/SWA CABLE – 2 TO 4 CORES.

Ruột dẫn

Conductor

Chiều dày

cách

điện danh nghĩa

Nominal thickness of insulation

Đường kính sợi giáp danh nghĩa

Nominal diameter of armour wire

Chiều dày vỏ

danh nghĩa

Nominal thickness

of sheath

Đường kính tổng

gần đúng(*)

Approx. overall diameter

Khối lượng cáp

gần đúng(*)

Approx.

mass

Tiết diện

danh nghĩa

Nominal

area

Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Điện trở DC tối đa ở 20 0C

Max. DC resistance

at 20 0C

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

2

Lõi

Core

3

Lõi

Core

4

Lõi

Core

mm2

N0/mm

mm

Ω/km

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/km

kg/km

kg/km

10

CC

3,75

3,08

0,7

1,25

1,25

1,25

1,8

1,8

1,8

18,6

19,5

20,8

589

651

735

16

CC

4,65

1,91

0,7

1,25

1,25

1,25

1,8

1,8

1,8

20,4

21,4

23,0

702

781

897

25

CC

5,80

1,20

0,9

1,6

1,6

1,6

1,8

1,8

1,8

24,2

25,5

27,4

1022

1144

1322

35

CC

6,85

0,868

0,9

1,6

1,6

1,6

1,8

1,8

1,9

26,3

27,7

30,2

1170

1314

1533

50

CC

8,00

0,641

1,0

1,6

1,6

1,6

1,8

1,9

2,0

29,0

30,8

33,6

1389

1605

1894

70

CC

9,70

0,443

1,1

1,6

2,0

2,0

2,0

2,0

2,2

33,3

36,0

39,9

1747

2266

2732

95

CC

11,30

0,320

1,1

2,0

2,0

2,0

2,1

2,2

2,3

37,8

40,1

43,8

2349

2759

3265

120

CC

12,80

0,253

1,2

2,0

2,0

2,5

2,2

2,3

2,5

41,2

43,8

49,8

2716

3198

4294

150

CC

14,13

0,206

1,4

2,0

2,5

2,5

2,3

2,5

2,6

45,4

49,9

54,9

3185

4231

5067

185

CC

15,70

0,164

1,6

2,5

2,5

2,5

2,5

2,6

2,8

51,1

54,7

60,0

4175

4927

5902

240

CC

18,03

0,125

1,7

2,5

2,5

2,5

2,7

2,8

3,0

56,9

60,9

67,3

5014

5972

7210

300

CC

20,40

0,100

1,8

2,5

2,5

2,5

2,8

3,0

3,2

62,6

67,2

73,8

5902

7082

8544

400

CC

23,20

0,0778

2,0

2,5

2,5

3,15

3,1

3,2

3,5

70,0

74,5

84,2

7073

8461

11376


– (*)     : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.– CC    :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.



5.3 - CÁP AXV/SWA - 3 PHA + 1 TRUNG TÍNH.       AXV/SWA CABLE – 3 PHASE +1 NEUTRAL CORES.

Tiết diện

danh nghĩa

Nominal

area













Lõi pha – Phase conductor

Lõi trung tính – Neutral conductor

Đường kính

sợi

giáp

danh

định

Nominal diameter of

armour wire



Chiều dày vỏ danh nghĩa

Nominal thickness

of sheath



Đường kính tổng

gần đúng

(*)

Approx.

overall diameter

Khối lượng cáp

gần đúng

(*)

Approx. mass

Tiết

diện

danh nghĩa

Nominal

area



Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 0C

Max. DC resistance

at 200C

Tiết

diện

danh nghĩa

Nominal

area



Số sợi/Đường kính sợi danh nghĩa

Number/Nominal Dia.of wire

Đường kính ruột dẫn gần đúng(*)

Approx. conductor

diameter

Chiều dày

cách điện danh nghĩa

Nominal thickness of insulation

Điện

trở DC

tối đa

ở 20 0C

Max. DC resistance

at 20 0C

mm2

mm2

N0/mm

mm

mm

Ω/km

mm2

N0/mm

mm

mm

Ω/km

mm

mm

mm

kg/km

3x16 + 1x10

16

CC

4,65

0,7

1,91

10

CC

3,75

0,7

3,08

1,25

1,8

22,4

849

3x25 + 1x16

25

CC

5,80

0,9

1,20

16

CC

4,65

0,7

1,91

1,6

1,8

26,5

1244

3x35 + 1x16

35

CC

6,85

0,9

0,868

16

CC

4,65

0,7

1,91

1,6

1,8

28,4

1407

3x35 + 1x25

35

CC

6,85

0,9

0,868

25

CC

5,80

0,9

1,20

1,6

1,8

29,3

1470

3x50 + 1x25

50

CC

8,00

1,0

0,641

25

CC

5,80

0,9

1,20

1,6

1,9

32,0

1737

3x50 + 1x35

50

CC

8,00

1,0

0,641

35

CC

6,85

0,9

0,868

1,6

2,0

32,8

1802

3x70 + 1x35

70

CC

9,70

1,1

0,443

35

CC

6,85

0,9

0,868

2,0

2,1

37,7

2482

3x70 + 1x50

70

CC

9,70

1,1

0,443

50

CC

8,00

1,0

0,641

2,0

2,1

38,5

2595

3x95 + 1x50

95

CC

11,30

1,1

0,320

50

CC

8,00

1,0

0,641

2,0

2,2

41,5

2981

3x95 + 1x70

95

CC

11,30

1,1

0,320

70

CC

9,70

1,1

0,443

2,0

2,3

42,9

3147

3x120 + 1x70

120

CC

12,80

1,2

0,253

70

CC

9,70

1,1

0,443

2,0

2,4

46,4

3558

3x120 + 1x95

120

CC

12,80

1,2

0,253

95

CC

11,30

1,1

0,320

2,5

2,4

48,3

4097

3x150 + 1x70

150

CC

14,13

1,4

0,206

70

CC

9,70

1,1

0,443

2,5

2,5

51,3

4549

3x150 + 1x95

150

CC

14,13

1,4

0,206

95

CC

11,30

1,1

0,320

2,5

2,5

52,2

4687

3x185 + 1x95

185

CC

15,70

1,6

0,164

95

CC

11,30

1,1

0,320

2,5

2,7

56,5

5345

3x185 + 1x120

185

CC

15,70

1,6

0,164

120

CC

12,80

1,2

0,253

2,5

2,7

57,5

5488

3x240 + 1x120

240

CC

18,03

1,7

0,125

120

CC

12,80

1,2

0,253

2,5

2,9

62,9

6468

3x240 + 1x150

240

CC

18,03

1,7

0,125

150

CC

14,13

1,4

0,206

2,5

2,9

64,0

6683

3x240 + 1x185

240

CC

18,03

1,7

0,125

185

CC

15,70

1,6

0,164

2,5

2,9

65,1

6869

3x300 + 1x150

300

CC

20,40

1,8

0,100

150

CC

14,13

1,4

0,206

2,5

3,0

69,2

7654

3x300 + 1x185

300

CC

20,40

1,8

0,100

185

CC

15,70

1,6

0,164

2,5

3,1

70,6

7912

3x400 + 1x185

400

CC

23,20

2,0

0,0778

185

CC

15,70

1,6

0,164

3,15

3,3

78,4

10095

3x400 + 1x240

400

CC

23,20

2,0

0,0778

240

CC

18,03

1,7

0,125

3,15

3,4

80,6

10557


– (*)     : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.– CC    :  Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.

– (*)     : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

policy_image_1

Giao Hàng Nhanh

Dù bạn ở đâu thì dịch vụ Thép Nghệ An vẫn đảm bảo phục vụ nhanh chóng
policy_image_2

Bảo Đảm Chất Lượng

Thép Nghệ An cam kết 100% hàng chính hãng
policy_image_3

Hỗ Trợ 24/7

Hotline: 091.6789.556
Video
Sản Phẩm Mới
Có Thể Bạn Quan Tâm
Tin Tức
vantainghean01
taxitainghean
vlxdnghean
didoinha
thepngheansty
Trang chủ»Vật Tư Công Nghiệp»Dây cáp điện»Dây cáp điện Cadivi»DÂY VÀ CÁP ĐIỆN LỰC HẠ THẾ Cadivi
CÔNG TY CỔ PHẦN ĐA PHÚC
tna_logo

Loại hình hoạt động: Công Ty Cổ Phần
Giấy chứng nhận đăng ký kinh doanh số 2900596685

Ngày cấp 07/06/2004, TP Vinh, Nghệ An
Địa chỉ: Số 09 - Đường Cao Xuân Huy - Phường Vinh Tân - Tp Vinh - Nghệ An

Điện thoại: 091.6789.556 - 0962832856 - 0948.987.398

Máy cố định: 02383.848.838  02383.757.757
Email: thepchetao@gmail.com
Tin Tức
Chính Sách Hoạt Động
logoSaleNoti
Map Google
x
