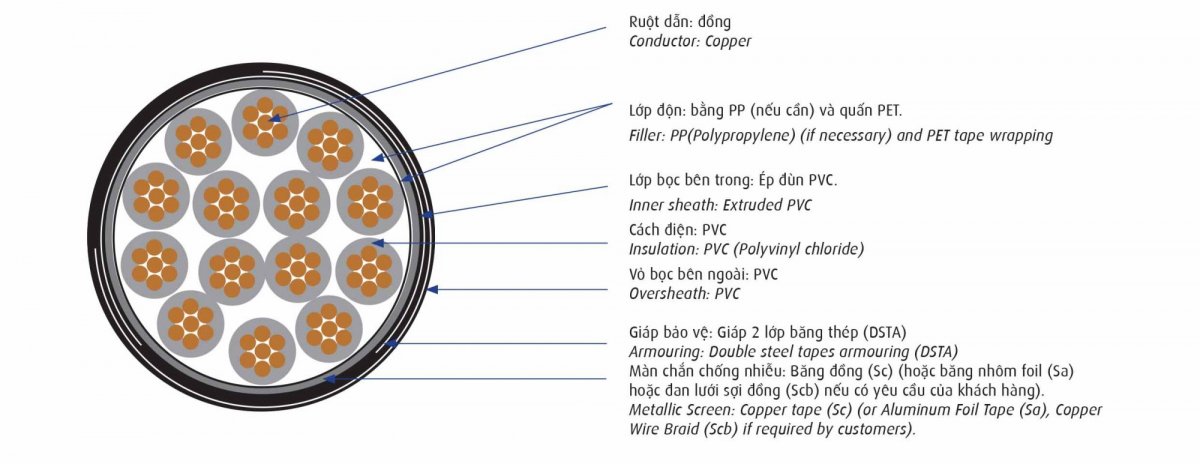

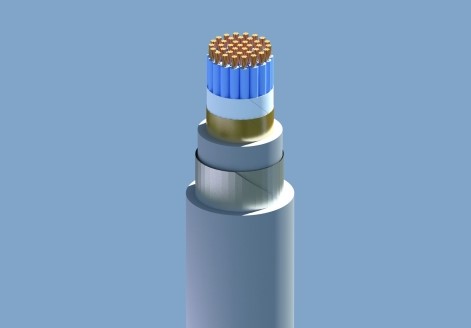

CADIVI DVV/SC/DSTA – 0,6/1 KV CÁP ĐIỀU KHIỂN RUỘT ĐỒNG, CÁCH ĐIỆN PVC, CÓ MÀN CHẮN CHỐNG NHIỄU, GIÁP 2 LỚP BĂNG THÉP, VỎ PVC

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.

• Maximum conductor temperature for normal operation is 70^OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160^oC.

• Maximum conductor temperature for short-circuit (5s maximum duration) is 160^OC.

Ruột dẫn - Conductor

Chiều dày cách điện danh định

Điện trở DC tối đa ở 20⁰C

Tiết diện danh định

Số sợi/đường kính sợi danh nghĩa

Đường kính ruột dẫn gần đúng (*)

Nominal area

Number/Nominal Dia.of wire

Approx.conductor diameter

Nominal thickness of insulation

Max.DC resistance at 20⁰C

mm²

N⁰/mm

mm

mm

Ω/km

0,5

1/0,80

0,80

0,8

36,0

0,75

1/0,97

0,97

0,8

24,5

1

7/0,425

1,275

0,8

18,1

1,25

7/0,45

1,35

0,8

16,7

1,5

7/0,52

1,56

0,8

12,1

2

7/0,60

1,80

0,8

9,43

2,5

7/0,67

2,01

0,8

7,41

3

7/0,75

2,25

1,0

6,18

3,5

7/0,80

2,40

1,0

5,30

4

7/0,85

2,55

1,0

4,61

5,5

7/1,00

3,00

1,0

3,40

6

7/1,04

3,12

1,0

3,08

8

7/1,20

3,60

1,0

2,31

10

7/1,35

4,05

1,0

1,83

11

7/1,40

4,20

1,0

1,71

14

7/1,60

4,80

1,0

1,33

16

7/1,70

5,10

1,0

1,15

Tiết diện danh định

Nominal area

2 lõi – 2 cores

3 lõi – 3 cores

Chiều dày băng thép danh định

Nominal thickness of steel tape

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Chiều dày băng thép danh định

Nominal thickness of steel tape

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,2

1,5

10,9

191

0,2

1,5

11,3

210

0,75

0,2

1,5

11,2

205

0,2

1,5

11,7

226

1

0,2

1,5

11,9

226

0,2

1,5

12,3

253

1,25

0,2

1,5

12,0

233

0,2

1,5

12,5

261

1,5

0,2

1,5

12,4

251

0,2

1,5

12,9

284

2

0,2

1,5

12,9

273

0,2

1,5

13,4

312

2,5

0,2

1,5

13,3

294

0,2

1,5

13,9

339

3

0,2

1,5

14,6

345

0,2

1,5

15,3

402

3,5

0,2

1,5

14,9

361

0,2

1,5

15,6

424

4

0,2

1,5

15,2

378

0,2

1,5

15,9

446

5,5

0,2

1,5

16,1

432

0,2

1,5

16,9

518

6

0,2

1,5

16,3

447

0,2

1,5

17,2

538

8

0,2

1,5

17,3

512

0,2

1,5

18,2

624

10

0,2

1,5

18,2

577

0,2

1,5

19,2

712

11

0,2

1,5

18,5

600

0,2

1,5

19,5

743

14

0,2

1,5

19,7

696

0,2

1,5

20,8

875

16

0,2

1,5

20,3

747

0,2

1,5

21,4

945

Tiết diện danh định

Nominal area

4 lõi – 4 cores

5 lõi – 5 cores

Chiều dày băng thép danh định

Nominal thickness of steel tape

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Chiều dày băng thép danh định

Nominal thickness of steel tape

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,2

1,5

11,9

235

0,2

1,5

12,6

258

0,75

0,2

1,5

12,3

255

0,2

1,5

13,0

282

1

0,2

1,5

13,1

287

0,2

1,5

13,9

319

1,25

0,2

1,5

13,2

297

0,2

1,5

14,1

331

1,5

0,2

1,5

13,7

326

0,2

1,5

14,6

365

2

0,2

1,5

14,3

361

0,2

1,5

15,3

407

2,5

0,2

1,5

14,8

394

0,2

1,5

15,8

446

3

0,2

1,5

16,4

472

0,2

1,5

17,6

538

3,5

0,2

1,5

16,7

499

0,2

1,5

18,0

570

4

0,2

1,5

17,1

527

0,2

1,5

18,4

604

5,5

0,2

1,5

18,2

618

0,2

1,6

19,8

722

6

0,2

1,5

18,5

644

0,2

1,6

20,1

753

8

0,2

1,6

19,9

763

0,2

1,6

21,4

887

10

0,2

1,6

20,9

876

0,2

1,7

22,8

1034

11

0,2

1,6

21,3

916

0,2

1,7

23,2

1082

14

0,2

1,7

23,0

1096

0,2

1,8

25,1

1300

16

0,2

1,7

23,7

1188

0,2

1,8

25,9

1412

Tiết diện danh định

Nominal area

7 lõi – 7 cores

8 lõi – 8 cores

Chiều dày băng thép danh định

Nominal thickness of steel tape

   Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Chiều dày băng thép danh định

Nominal thickness of steel tape

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,2

1,5

13,3

293

0,2

1,5

14,1

327

0,75

0,2

1,5

13,8

324

0,2

1,5

14,7

362

1

0,2

1,5

14,7

371

0,2

1,5

15,7

416

1,25

0,2

1,5

15,0

385

0,2

1,5

16,0

434

1,5

0,2

1,5

15,6

429

0,2

1,5

16,7

484

2

0,2

1,5

16,3

483

0,2

1,5

17,5

547

2,5

0,2

1,5

16,9

535

0,2

1,5

18,2

607

3

0,2

1,6

19,1

659

0,2

1,6

20,5

751

3,5

0,2

1,6

19,5

702

0,2

1,6

21,0

801

4

0,2

1,6

20,0

746

0,2

1,6

21,5

853

5,5

0,2

1,6

21,3

891

0,2

1,7

23,3

1031

6

0,2

1,6

21,7

932

0,2

1,7

23,7

1079

8

0,2

1,7

23,3

1120

0,2

1,8

25,5

1297

10

0,2

1,7

24,7

1303

0,2

1,8

27,0

1510

11

0,2

1,8

25,3

1379

0,2

1,8

27,5

1586

14

0,2

1,8

27,1

1656

0,2

-

-

-

16

0,2

1,9

28,2

1818

0,2

-

-

-

Tiết diện danh định

Nominal area

10 lõi – 10 cores

12 lõi – 12 cores

Chiều dày băng thép danh định

Nominal thickness of steel tape

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Chiều dày băng thép danh định

Nominal thickness of steel tape

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,2

1,5

15,7

380

0,2

1,5

16,1

409

0,75

0,2

1,5

16,4

422

0,2

1,5

16,8

457

1

0,2

1,5

17,6

488

0,2

1,5

18,1

531

1,25

0,2

1,5

17,9

509

0,2

1,5

18,4

555

1,5

0,2

1,6

18,9

579

0,2

1,6

19,4

635

2

0,2

1,6

19,9

656

0,2

1,6

20,4

724

2,5

0,2

1,6

20,7

729

0,2

1,6

21,3

808

3

0,2

1,7

23,5

904

0,2

1,7

24,2

1006

3,5

0,2

1,7

24,1

965

0,2

1,7

24,8

1077

4

0,2

1,7

24,7

1028

0,2

1,8

25,6

1163

5,5

0,2

1,8

26,7

1247

0,2

1,8

27,5

1404

6

0,2

1,8

27,2

1306

0,2

1,9

28,2

1486

8

0,2

1,9

29,3

1573

0,2

1,9

30,2

1782

10

0,2

2,0

31,3

1849

0,2

2,0

32,7

2137

11

0,2

2,0

31,9

1942

0,2

2,0

33,3

2246

Tiết diện danh định

Nominal area

14 lõi – 14 cores

16 lõi – 16 cores

Chiều dày băng thép danh định

Nominal thickness of steel tape

   Chiều dày vỏ danh định

Nominal thickness of sheath

 Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

Chiều dày băng thép danh định

Nominal thickness of steel tape

   Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,2

1,5

16,7

443

0,2

1,5

17,4

478

0,75

0,2

1,5

17,4

498

0,2

1,5

18,2

540

1

0,2

1,6

19,0

590

0,2

1,6

19,8

642

1,25

0,2

1,6

19,3

618

0,2

1,6

20,2

672

1,5

0,2

1,6

20,2

699

0,2

1,6

21,2

763

2

0,2

1,6

21,3

800

0,2

1,7

22,5

887

2,5

0,2

1,7

22,4

906

0,2

1,7

23,5

995

3

0,2

1,8

25,4

1131

0,2

1,8

26,7

1246

3,5

0,2

1,8

26,1

1213

0,2

1,8

27,4

1337

4

0,2

1,8

26,8

1298

0,2

1,9

28,3

1446

5,5

0,2

1,9

29,0

1588

0,2

1,9

30,4

1759

6

0,2

1,9

29,5

1667

0,2

2,0

31,2

1863

8

0,2

2,0

31,8

2023

0,2

2,0

33,8

2283

10

0,2

2,1

34,4

2428

0,2

2,2

37,5

3161

11

0,2

2,1

35,0

2554

0,2

2,2

38,2

3313

Tiết diện danh định

Nominal area

19 lõi – 19 cores

24 lõi – 24 cores

Chiều dày băng thép danh định

Nominal thickness of steel tape

   Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

Chiều dày băng thép danh định

Nominal thickness of steel tape

   Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,2

1,5

18,1

524

0,2

1,6

20,7

641

0,75

0,2

1,6

19,2

604

0,2

1,6

21,7

730

1

0,2

1,6

20,7

711

0,2

1,7

23,8

874

1,25

0,2

1,6

21,1

746

0,2

1,7

24,2

918

1,5

0,2

1,7

22,3

861

0,2

1,8

25,7

1062

2

0,2

1,7

23,5

993

0,2

1,8

27,1

1228

2,5

0,2

1,7

24,6

1118

0,2

1,9

28,6

1400

3

0,2

1,9

28,2

1417

0,2

2,0

33,0

1793

3,5

0,2

1,9

28,9

1524

0,2

2,0

33,9

1929

4

0,2

1,9

29,7

1635

-

-

-

-

5,5

0,2

2,0

32,5

2047

-

-

-

-

6

0,2

2,0

33,1

2153

-

-

-

-

8

0,5

2,1

36,9

3058

-

-

-

-

10

0,5

2,2

39,4

3577

-

-

-

-

11

0,5

2,2

40,1

3754

-

-

-

-

Tiết diện danh định

Nominal area

27 lõi – 27 cores

30 lõi – 30 cores

 Chiều dày băng thép danh định

Nominal thickness of steel tape

   Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

Chiều dày băng thép danh định

Nominal thickness of steel tape

   Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,2

1,6

21,1

680

0,2

1,6

21,7

726

0,75

0,2

1,7

22,3

788

0,2

1,7

23,0

844

1

0,2

1,7

24,2

935

0,2

1,8

25,1

1015

1,25

0,2

1,7

24,6

983

0,2

1,8

25,6

1068

1,5

0,2

1,8

26,1

1140

0,2

1,8

27,0

1228

2

0,2

1,8

27,6

1324

0,2

1,9

28,7

1443

2,5

0,2

1,9

29,1

1512

0,2

1,9

30,0

1636

3

0,2

2,0

33,6

1940

0,2

2,1

34,9

2117

3,5

0,2

2,1

34,8

2106

0,5

2,2

37,3

2739

Tiết diện danh định

Nominal area

33 lõi – 33 cores

37 lõi – 37 cores

Chiều dày băng thép danh định

Nominal thickness of steel tape

   Chiều dày vỏ danh định

Nominal thickness of sheath

  Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

Chiều dày băng thép danh định

Nominal thickness of steel tape

   Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,2

1,7

22,6

782

0,2

1,7

23,3

840

0,75

0,2

1,7

23,7

899

0,2

1,7

24,5

969

1

0,2

1,8

26,0

1084

0,2

1,8

26,8

1171

1,25

0,2

1,8

26,5

1142

0,2

1,8

27,4

1235

1,5

0,2

1,8

27,9

1316

0,2

1,9

29,0

1441

2

0,2

1,9

29,7

1550

0,2

1,9

30,7

1684

2,5

0,2

2,0

31,3

1774

0,2

2,0

32,8

1965

3

0,5

2,2

37,6

2738

0,5

2,2

38,9

2961

3,5

0,5

2,2

38,6

2933

0,5

2,2

39,9

3176
