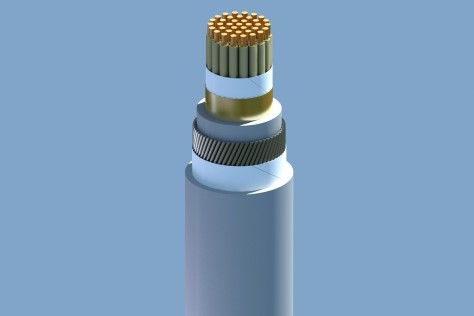

CADIVI DVV/SWA – 0,6/1 kV CÁP ĐIỀU KHIỂN RUỘT ĐỒNG, CÁCH ĐIỆN PVC, KHÔNG MÀN CHẮN CHỐNG NHIỄU, GIÁP SỢI THÉP, VỎ PVC

• Cấp điện áp U₀/U: 0,6/1 kV.

• Rated voltage U₀/U: 0,6/1 kV.

• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.

• Maximum conductor temperature for normal operation is 70^OC.

• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160^oC.

• Maximum conductor temperature for short-circuit (5s maximum duration) is 160^OC.

Ruột dẫn - Conductor

Chiều dày cách điện danh định

Điện trở DC tối đa ở 20⁰C

Tiết diện danh định

Số sợi/đường kính sợi danh nghĩa

Đường kính ruột dẫn gần đúng (*)

Nominal area

Number/Nominal Dia.of wire

Approx.conductordiameter

Nominal thickness of insulation

Max.DC resistance at 20⁰C

mm²

N⁰/mm

mm

mm

Ω/km

0,5

1/0,80

0,80

0,8

36,0

0,75

1/0,97

0,97

0,8

24,5

1

7/0,425

1,275

0,8

18,1

1,25

7/0,45

1,35

0,8

16,7

1,5

7/0,52

1,56

0,8

12,1

2

7/0,60

1,80

0,8

9,43

2,5

7/0,67

2,01

0,8

7,41

3

7/0,75

2,25

1,0

6,18

3,5

7/0,80

2,40

1,0

5,30

4

7/0,85

2,55

1,0

4,61

5,5

7/1,00

3,00

1,0

3,40

6

7/1,04

3,12

1,0

3,08

8

7/1,20

3,60

1,0

2,31

10

7/1,35

4,05

1,0

1,83

11

7/1,40

4,20

1,0

1,71

14

7/1,60

4,80

1,0

1,33

16

7/1,70

5,10

1,0

1,15

Tiết diện danh định

Nominal area

2 lõi – 2 cores

3 lõi – 3 cores

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

 Đường kính tổng gần đúng (*)

  Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,8

1,5

11,8

238

0,8

1,5

12,2

256

0,75

0,8

1,5

12,1

252

0,8

1,5

12,6

277

1

0,8

1,5

12,8

275

0,8

1,5

13,2

305

1,25

0,8

1,5

12,9

284

0,8

1,5

13,4

315

1,5

0,8

1,5

13,3

305

0,8

1,5

13,8

341

2

0,8

1,5

13,8

327

0,8

1,5

14,3

368

2,5

0,8

1,5

14,2

351

0,8

1,5

14,8

398

3

1,25

1,5

16,4

515

1,25

1,5

17,1

584

3,5

1,25

1,5

16,7

538

1,25

1,5

17,4

612

4

1,25

1,5

17,0

561

1,25

1,5

17,7

641

5,5

1,25

1,5

17,9

625

1,25

1,5

18,7

722

6

1,25

1,5

18,1

647

1,25

1,5

19,0

749

8

1,25

1,5

19,1

721

1,25

1,5

20,0

844

10

1,25

1,5

20,0

796

1,6

1,5

21,7

1059

11

1,25

1,5

20,3

825

1,6

1,5

22,0

1103

14

1,6

1,5

22,2

1053

1,6

1,5

23,3

1252

16

1,6

1,5

22,8

1114

1,6

1,5

23,9

1348

Tiết diện danh định

Nominal area

4 lõi – 4 cores

5 lõi – 5 cores

Đường kính sợi giáp danh định

Nominal diameter of armour wire

   Chiều dày vỏ danh định

Nominal thickness of sheath

 Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

 Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,8

1,5

12,8

287

0,8

1,5

13,5

312

0,75

0,8

1,5

13,2

307

0,8

1,5

13,9

339

1

0,8

1,5

14,0

343

0,8

1,5

14,8

380

1,25

0,8

1,5

14,1

355

1,25

1,5

15,9

498

1,5

0,8

1,5

14,6

386

1,25

1,5

16,4

535

2

1,25

1,5

16,1

534

1,25

1,5

17,1

590

2,5

1,25

1,5

16,6

571

1,25

1,5

17,6

633

3

1,25

1,5

18,2

672

1,25

1,6

19,6

764

3,5

1,25

1,5

18,5

705

1,25

1,6

20,0

793

4

1,25

1,6

19,1

738

1,25

1,6

20,4

832

5,5

1,25

1,6

20,2

847

1,6

1,7

22,5

1094

6

1,25

1,6

20,5

879

1,6

1,7

22,8

1138

8

1,6

1,7

22,6

1132

1,6

1,7

24,1

1290

10

1,6

1,7

23,6

1267

1,6

1,8

25,5

1458

11

1,6

1,7

24,0

1319

1,6

1,8

25,9

1518

14

1,6

1,8

25,7

1533

1,6

1,8

27,6

1756

16

1,6

1,8

26,4

1633

1,6

1,9

28,6

1904

Tiết diện danh định

Nominal area

7 lõi – 7 cores

8 lõi – 8 cores

Đường kính sợi giáp danh định

Nominal diameter of armour wire

   Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

0,8

1,5

14,2

352

1,25

1,5

15,9

493

0,75

0,8

1,5

14,7

385

1,25

1,5

16,5

542

1

1,25

1,5

16,5

550

1,25

1,5

17,5

605

1,25

1,25

1,5

16,8

562

1,25

1,5

17,8

629

1,5

1,25

1,5

17,4

619

1,25

1,5

18,5

682

2

1,25

1,5

18,1

675

1,25

1,6

19,5

765

2,5

1,25

1,6

18,9

748

1,25

1,6

20,2

837

3

1,25

1,6

20,9

893

1,6

1,7

23,2

1131

3,5

1,6

1,7

22,2

1076

1,6

1,7

23,7

1192

4

1,6

1,7

22,7

1116

1,6

1,7

24,2

1254

5,5

1,6

1,7

24,0

1295

1,6

1,8

26,0

1467

6

1,6

1,7

24,4

1349

1,6

1,8

26,4

1527

8

1,6

1,8

26,0

1555

1,6

1,9

28,2

1778

10

1,6

1,8

27,4

1772

1,6

1,9

29,7

2024

11

1,6

1,8

27,8

1848

1,6

1,9

30,2

2110

14

1,6

1,9

29,8

2168

-

-

-

-

16

1,6

1,9

30,7

2340

-

-

-

-

Tiết diện danh định

Nominal area

10 lõi – 10 cores

12 lõi – 12 cores

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

  Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

1,25

1,5

17,5

568

1,25

1,5

17,9

603

0,75

1,25

1,5

18,2

623

1,25

1,5

18,6

664

1

1,25

1,6

19,6

714

1,25

1,6

20,1

763

1,25

1,25

1,6

19,9

732

1,25

1,6

20,4

784

1,5

1,25

1,6

20,7

805

1,6

1,7

22,1

994

2

1,6

1,7

22,6

1026

1,6

1,7

23,1

1105

2,5

1,6

1,7

23,4

1123

1,6

1,7

24,0

1212

3

1,6

1,8

26,2

1353

1,6

1,8

26,9

1464

3,5

1,6

1,8

26,8

1424

1,6

1,8

27,5

1545

4

1,6

1,8

27,4

1497

1,6

1,9

28,3

1641

5,5

1,6

1,9

29,4

1747

1,6

1,9

30,2

1927

6

1,6

1,9

29,9

1817

1,6

1,9

30,7

2007

8

1,6

2,0

32,0

2129

2,0

2,0

33,7

2575

10

2,0

2,1

34,8

2660

2,0

2,1

36,2

2984

11

2,0

2,1

35,4

2771

2,0

2,1

36,8

3112

Tiết diện danh định

Nominal area

14 lõi – 14 cores

16 lõi – 16 cores

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Đường kính sợi giáp danh định

Nominal diameter of armour wire

Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

1,25

1,5

18,5

641

1,25

1,6

19,4

697

0,75

1,25

1,6

19,4

717

1,25

1,6

20,2

770

1

1,25

1,6

20,8

816

1,6

1,7

22,5

1013

1,25

1,6

1,7

22,0

978

1,6

1,7

22,9

1056

1,5

1,6

1,7

22,9

1082

1,6

1,7

23,9

1169

2

1,6

1,7

24,0

1204

1,6

1,8

25,2

1314

2,5

1,6

1,8

25,1

1334

1,6

1,8

26,2

1445

3

1,6

1,9

28,1

1612

1,6

1,9

29,4

1746

3,5

1,6

1,9

28,8

1703

1,6

1,9

30,1

1862

4

1,6

1,9

29,5

1797

1,6

1,9

30,8

1967

5,5

1,6

2,0

31,7

2132

2,0

2,0

33,9

2550

6

1,6

2,0

32,2

2222

2,0

2,1

34,7

2675

8

2,0

2,1

35,3

2854

2,0

2,2

37,5

3185

10

2,0

2,2

37,9

3336

2,0

2,2

39,6

3642

11

2,0

2,2

38,5

3480

2,0

2,3

40,5

3821

Tiết diện danh định

Nominal area

19 lõi – 19 cores

24 lõi – 24 cores

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

 Đường kính tổng gần đúng (*)

    Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

1,25

1,6

20,1

756

1,6

1,7

23,4

1035

0,75

1,25

1,6

21,0

837

1,6

1,7

24,4

1146

1

1,6

1,7

23,4

1105

1,6

1,8

26,5

1321

1,25

1,6

1,7

23,8

1137

1,6

1,8

26,9

1376

1,5

1,6

1,7

24,8

1263

1,6

1,9

28,4

1541

2

1,6

1,8

26,2

1442

1,6

1,9

29,8

1740

2,5

1,6

1,8

27,3

1589

1,6

2,0

31,3

1932

3

1,6

1,9

30,7

1939

2,0

2,1

36,5

2662

3,5

1,6

2,0

31,6

2068

2,0

2,2

37,6

2830

4

1,6

2,0

32,4

2204

-

-

-

-

5,5

2,0

2,1

36,0

2896

-

-

-

-

6

2,0

2,1

36,6

3020

-

-

-

-

8

2,0

2,2

39,2

3566

-

-

-

-

10

2,0

2,3

41,7

4109

-

-

-

-

11

2,0

2,3

42,4

4293

-

-

-

-

Tiết diện danh định

Nominal area

27 lõi – 27 cores

30 lõi – 30 cores

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

  Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

 Đường kính tổng gần đúng (*)

   Approx.overall diameter

Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

1,6

1,7

23,8

1071

1,6

1,7

24,4

1142

0,75

1,6

1,7

24,8

1190

1,6

1,8

25,7

1282

1

1,6

1,8

26,9

1393

1,6

1,8

27,6

1470

1,25

1,6

1,8

27,3

1453

1,6

1,9

28,3

1547

1,5

1,6

1,9

28,8

1630

1,6

1,9

29,7

1742

2

1,6

1,9

30,3

1847

1,6

2,0

31,4

1990

2,5

1,6

2,0

31,8

2071

2,0

2,0

33,5

2431

3

2,0

2,2

37,3

2844

2,0

2,2

38,4

3045

3,5

2,0

2,2

38,3

3010

2,0

2,2

39,4

3225

Tiết diện danh định

Nominal area

33 lõi – 33 cores

37 lõi – 37 cores

Đường kính sợi giáp danh định

Nominal diameter of armour wire

  Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

Đường kính sợi giáp danh định

Nominal diameter of armour wire

 Chiều dày vỏ danh định

Nominal thickness of sheath

Đường kính tổng gần đúng (*)

   Approx.overall diameter

 Khối lượng cáp gần đúng (*)

Approx.mass

mm²

mm

mm

mm

kg/km

mm

mm

mm

kg/km

0,5

1,6

1,8

25,3

1209

1,6

1,8

26,0

1275

0,75

1,6

1,8

26,4

1346

1,6

1,8

27,2

1439

1

1,6

1,9

28,7

1575

1,6

1,9

29,5

1685

1,25

1,6

1,9

29,2

1645

1,6

1,9

30,1

1760

1,5

1,6

1,9

30,6

1852

1,6

2,0

31,7

1984

2

1,6

2,0

32,4

2118

2,0

2,1

34,4

2513

2,5

2,0

2,1

34,8

2585

2,0

2,1

36,3

2836

3

2,0

2,2

39,7

3218

2,0

2,3

41,2

3480

3,5

2,0

2,3

40,9

3457

2,0

2,3

42,2

3719
