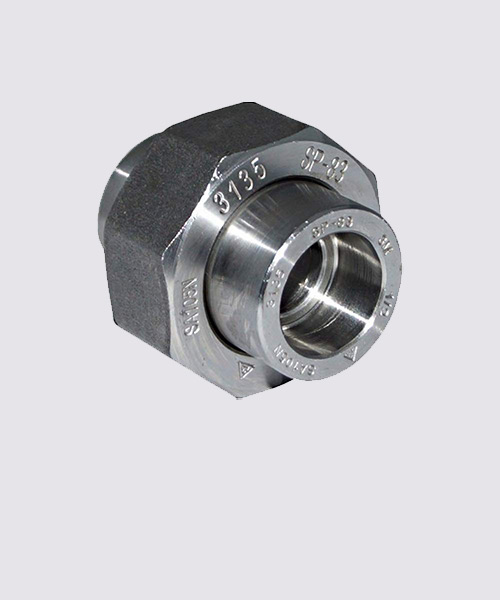

Rắc co hàn thép rèn ASTM A105

1. Giới thiệu về rắc co hàn thép rèn ASTM A105

Rắc co hàn thép rèn tên tiếng anh FORGED SOCKET WELD UNION là loại phụ kiện dùng cho đường ống áp lực cao từ 3000psi trở lên. Dạng kết nối hàn lồng socket weld kí hiệu thường dùng là SW, ống được lồng vào lỗ trong , kích thước lỗ trong được thiết kế có thể lọt vừa đường kính ngoài của mỗi size ống, sau đó được hàn xung quanh chân ống đoạn tiếp xúc ngoài giữa rắc co hàn và ống. Rắc co hàn lồng được sử dụng như 1 loại phụ kiện có thể tháo lắp được, gồm 3 phần 2 phần thân và 1 phần kết nối được làm kín giữa 2 đoạn nối. Dễ dàng tháo lắp để bảo trì, thay thế, lắp mới trong hệ thống đường ống.

2. Kích thước rắc co hàn thép rèn ASTM A105 (CL3000)

Đường kính danh nghĩa		Đường kính bên ngoài		Độ dày của tường		Socket Bore	Đường nước Bore	Độ sâu của ổ cắm	Chiều dài lắp ráp danh nghĩa
		Dmin		Cmin		d1	d2	Jmin	L
DN	NPS	Ổ cắm	Có ren	Ổ cắm	Có ren	Ổ cắm	Socket & Threaded	Ổ cắm	Socket & Threaded
6	1/8	21,8	14,7	3.2	2,5	10,65	6,43	10	41.4
số 8	1/4	21,8	19.0	3,3	3.1	14,10	9,45	10	41.4
10	3/8	25,9	22,9	3.5	3.2	17,55	13,51	10	46.0
15	1/2	31,2	27,7	4.1	3.8	21,70	17.07	10	49.0
20	3/4	37.1	33,5	4.3	4.0	27.05	21,39	13	56,9
25	1	45,5	41.4	5.0	4,6	33,80	27,74	13	62.0
32	11/4	54,9	50,5	5.3	4,9	42,55	35,36	13	71.1
40	11/2	61,5	57,2	5,6	5.1	48,65	41,20	13	76,5
50	2	75,2	70.1	6.1	5,6	61,10	52.12	16	86,1
65	21/2	91,7	85.3	7.7	7.1	73,80	64.31	16	102.4
80	3	109,2	102.4	8,4	7.7	89,80	77,27	16	109.0

3. Tên khác của rắc co hàn thép rèn A105

# Rắc co thép rèn A105, hàn lồng

# Rắc co thép rèn A105, hàn cắm

# Rắc co thép rèn A105, Socket weld

# Rắc co thép rèn A105, SW

# Rắc co hàn lồng, thép A105

# Rắc co hàn cắm, thép A105

# Rắc co A105, Scoket weld

# Rắc co A105, SW

# Rắc co hàn thép A105

# Rắc co thép rèn A105

# Rắc co áp lực thép A105

# Rắc co thép áp lực
