So sánh van cửa phai và van cổng

I. Đặc tính kỹ thuật và ứng dụng của Van cửa phai.

1.1.Đặc tính kỹ thuật , cấu tạo và nguyên lý hoạt đông

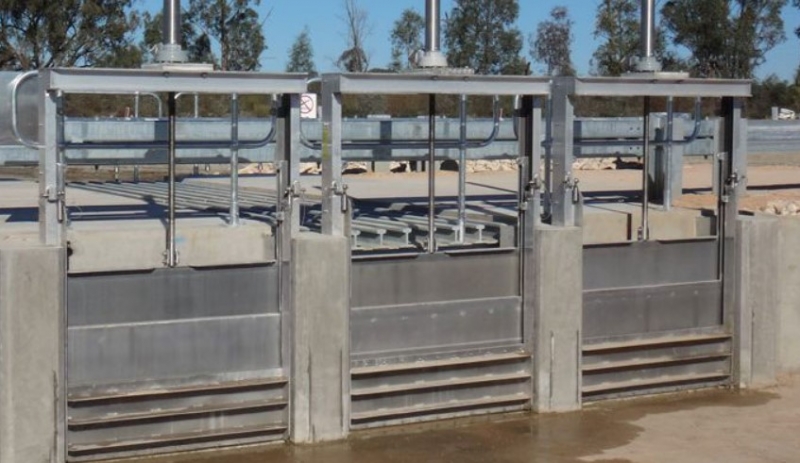

Van cửa phai được đặt tại đầu của cống, đường ống hoặc trên kênh để có thể kiểm soát dòng chảy.

Việc kiểm soát bao gồm ngăn dòng, điều tiết  lưu lượng và điều tiết mực nước

 Khung van cửa phai: Là phần chịu lực chính được lắp cố định vào thành tường. Khung van có nhiệm vụ giữ cánh van trong suốt hành trình đóng mở. Cho phép cánh van di chuyển theo 1 phương không đổi ngay cả khi có áp lực của nước tác động.

• Cánh van cửa phai: Là bộ phận chính, có tác dụng ngăn dòng chảy. Cánh van chặn ngang tiết diện của kênh hoặc miệng cống
• Trục truyền: Là phần nối cánh van với trục vít me nâng. Có thể dùng 1 hoặc 2 trục truyền tùy theo kích thước cánh van
• Dẫn hướng: Có tác dụng giữ cho trục truyền di chuyển theo phương cố định.
• Vít me nâng: Là bộ phận biến chuyển động quay từ bộ điều khiển thành chuyển động tịnh tiến trên trục truyền
• Phần điều khiển van: có tác dụng thay đổi trạng thái đóng mở của van cửa phai. Có thể là vô lăng tay quay, tay quay kết hợp hộp giảm tốc, động cơ hộp giảm tốc hoặc cơ cấu thủy lực.
• Giá đỡ: Là bộ phận giữ cố định phần điều khiển van.

Van chỉ được lắp ở đầu hoặc cuối của đoạn kênh/cống tại vị trí cửa xả hoặc cửa thu nước.
Trong thực tế, đây là loại van cửa phai phổ biến nhất, được ứng dụng rộng rãi nhất.
Van cửa phai thường lắp đặt ở cửa nhánh sông, cống thoát nước, tại các vách ngăn hồ chứa nước, hồ sinh học…
So với các loại van dao, van cổng có kích thước lớn thì van cửa phai có giá rẻ hơn rất nhiều.
Phương án sử dụng van cửa phai kích thước lớn để điều tiết là lựa chọn đúng đắn va hiệu quả cao. Việc này đã được minh chứng rất nhiều từ các công trình cấp nước.

1.2 Ưu, nhược điểm và phạm vi ứng dụng.

+ Tác dụng ngăn dòng: khi tấm chắn (cánh van) đóng kín nước không thể lưu thông theo 2 chiều.
+ Tác dụng điều tiết lưu lượng: khi đóng cánh van ở vị trí thấp nhất, khi mở nước chảy qua khe hở của cánh van. Van mở càng lớn lưu lượng nước chảy qua van càng lớn.
+ Tác dụng điều tiết mực nước: khi đóng cánh van ở vị trí cao nhất, khi mở, cánh van hạ xuống dần, nước tràn qua khe hở của van. Van mở càng lớn mực nước tràn qua khe mở van được hạ xuống càng thấp.

Với hệ thống phòng chống ngập lụt:

Van cửa phai có mục đích điều tiết lượng nước. Khi mưa bão hoặc ngập úng thì việc đóng, mở van cửa phai tại các điểm xả, hồ chứa để phòng tránh ngập lụt tức thời. Tại các thành phố lớn trên thế giới thường xây dựng các hầm chứa, hồ chứa nước với trữ lượng lớn.  Để điều tiết và với những hồ chứa này thì phải sử dụng van cửa phai mới đảm bảo được lưu lượng và chi phí vận hành.

Với hệ thống kênh mương thủy lợi:

Van cửa phai sử dụng để đóng mở để giữ nước hoặc xả nước theo điều kiện từng mùa.

Với các nhà máy, hệ thống thủy điện, xử lý nước thải, nước sạch:

Van cửa phai mục đích sử dụng chủ yếu trong quá trình bảo trì bảo dưỡng các thiết bị.

Ưu điểm van cửa phai sử dụng trong đường ống lưu lượng lớn ,chế tạo theo yêu cầu thực tiễn,phù hợp với công trình.

II.Van  cổng.

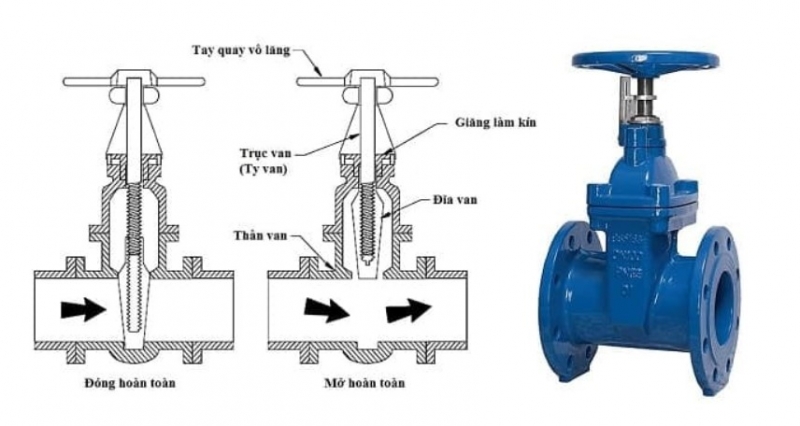

2.1 Đặc tính kỹ thuật ,cấu tạo và nguyên lý hoạt động.

– Van kết nối với đường ống bằng mặt bích ở cả hai đầu. Van và đường ống được nối với nhau bằng các bulông. Gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để mối kết nối có được độ kín cao. Ngoài ra còn có các dạng nối khác giữa đường ống và thân van. Các phương pháp này có thể kể đến như: Mối nối lắp ghép ren, nối bằng then chốt, nối bằng phương pháp hàn gối đầu.
– Trong nắp van ở phía trên có khoảng không để có thể kéo tấm cửa của van lên khi mở van. Có rất nhiều dạng nối giữa nắp van và thân van để hình thành nên một mối lắp ghép kín. Chúng có thể là dạng lắp ghép bằng mặt bích, bằng cách lắp ghép ren, hay bằng mối lắp ghép ren có hàn ở đường mép.

– Cửa van được gắn với trục van. Phía trên nắp van có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài. Nắp làm kín được nhồi vật liệu bít kín. Đầu phía trên của trục van được nối với tay quay bằng mối nối tĩnh. Nắp van được tạo ren ở phía trong ăn khớp với ren trên thân trục van. Khi vặn tay quay thì trục van sẽ chuyển động lên xuống để đóng hay mở van. Nên chúng ta cũng có thể gọi đây là loại van có trục chuyển động. Khi quan sát vị trí của trục van ta có thể nhận biết được van đang ở vị trí đóng hay mở.
– Cửa van cũng có nhiều dạng điều tiết khác nhau. Loại thông dụng nhất là cửa liền là chế tạo chỉ được có một tấm.
– Van có hai cửa song song được dùng trong các hệ thống có sự thay đổi nhiệt độ lớn, bởi với van có cửa một tấm sẽ không thể hoạt động bình thường do sự giãn nở đường ống sẽ làm biến dạng thân van tạo nên lực tác dụng rất lớn lên cửa van. Vì khi tấm phía trên của cửa van được kéo lên sẽ giảm được lực tác dụng lên cửa van làm cho cửa van có thể chuyển động một cách dễ dàng hơn.

2.2 Ưu, nhược điểm và phạm vi ứng dụng.

Là loại van được dùng phổ biến trong các hệ thống đường ống công nghiệp, chủ yếu cho lưu chất là chất lỏng và có dòng chảy thẳng. loại van này không nên sử dụng để điều tiết dòng chảy, trừ khi chúng được thiết kế đặc biệt cho mục đích đó. Van cửa hoạt động đóng, mở bằng cách nâng hạ một đĩa hình tròn, hình chữ nhật hoặc hình nêm ra khỏi đường đi của chất lỏng lưu chất. Các tính năng khác biệt của một van cửa là các bề mặt làm kín giữa đĩa van và thân van là phẳng. Đĩa van có thể là nêm hoặc có thể song song và được ứng dụng nhiều trong ngành công nghiệp dầu khí.

Ưu điểm:

Khi vận hành đóng/mở tốn ít năng lượng vì hướng chuyển động của cửa van là vuông góc với dòng lưu chất.

Độ kháng chất lỏng nhỏ vì cấu tạo thân van cổng thẳng, dòng lưu chất qua van không bị đổi hướng.

Vận hành van đóng mở từ từ nên giúp giảm rung cho hệ thống, ít ảnh hưởng đến hệ thống

Phạm vi ứng dụng rộng.

Thiết kế hiện đại , dễ tháo lắp, dễ bảo trì

Thân van được thiết kế chuẩn tránh bị kẹt

Trong và ngoài van được phủ lớp Epoxy tránh sự ăn mòn từ bên ngoài môi trường

Lá van được bọc cao su cao cấp đáp ứng các tiêu chuẩn an toàn cho nước uống.

Nhược điểm:

Không được khuyên dùng cho việc điều tiết dòng chảy.

Kích thước bên ngoài khá lớn, cần có không gian phù hợp cho việc lắp đặt.

Bề mặt đệm làm kín dễ bị hư hại khi đóng mở do đĩa và đế van có ma sát.

Cấu trúc cấu tạo phức tạp, chi phí sửa chữa cao và cũng khó khăn.

So sánh van cửa phai với van cổng.
