Chữ thập hàn lồng A182
chu-thap-han-long-a182 - ảnh nhỏ 1

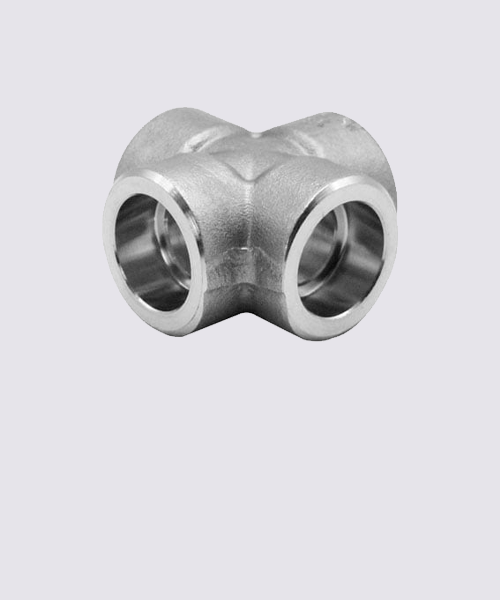

Chữ thập hàn lồng A182

Để lại số điện thoại, chúng tôi sẽ gọi lại ngay

Kích thước 1/8 ″ đến 4 ″ / DN6 đến DN100
Áp lực làm việc # 3000, #6000
Tiêu chuẩn kỹ thuật ASME B16.11, B16.5, MSS-SP-97, BS3799, GB / T14626
Hoàn thiện bề mặt dầu chống gỉ, mạ kẽm
Vật liệu thép không gỉ ASTM A182 F304 / 304L, F304H, F316 / 316L, F310, F317, F321
Vật liệu thép carbon ASTM A105, A350 LF2, LF3, A694 F52, F60, F65, F70
Vật liệu thép hợp kim ASTM A182 F1, F5, F9, F11, F12, F22, F91
Thép không gỉ ASTM A182 F51, F53, F55, S31803, S32205, S32550, S32750, S32760

Đánh giá 0 lượt đánh giá

Chữ thập hàn lồng a182 hay còn gọi là Thập Chéo giảm mối hàn Socket là một phụ kiện đường ống bốn chiều được sử dụng để kết nối bốn đường ống. Chúng có một đầu vào và ba cửa ra hoặc ba cửa vào và một đầu ra. Kích thước chéo giảm mối hàn của ổ cắm phụ thuộc vào số lượng đầu vào và đầu ra, vật liệu và cả kích thước đường ống danh nghĩa. Mối hàn lỗ cắm chéo không bằng nhau có nghĩa là đầu vào và đầu ra không có cùng kích thước. Nếu có nhiều cửa ra hơn, chúng đều có cùng kích thước nhưng nhỏ hơn cửa vào. Nếu có nhiều cửa vào hơn, thì đầu ra nhỏ hơn cửa vào. Chúng thường được sử dụng trong các hệ thống áp suất thấp, chi phí thấp với kích thước đường ống nhỏ hơn. Khả năng ngăn chặn áp suất của chúng có thể ở các lớp 2000, 3000 hoặc 6000 như trong Bs3799 Socketweld rèn chữ thập không đều

Biểu đồ đặc điểm kỹ thuật

Sự chỉ rõ : Chữ thập hàn ổ cắm ASME B16.11
Phân luồng: Không có luồng
Vật chất : Thép không gỉ, thép carbon, Inconel, Hastelloy, đồng niken, gang, thép hợp kim, thép nhẹ, thép kép & thép siêu kép, sắt rèn.
Dung sai ASME B16.11: 0,06 inch (1,6 milimét)
Độ dày tối thiểu của tường: 12,5%, độ dày thành tối thiểu
Kết thúc: Thép carbon: Thép không gỉ mạ kẽm hoặc đen
: Được ngâm
Tiêu chuẩn ASME B16.11, Bs3799, MSS SP 79, JIS B2302, MSS SP 95, MSS SP 83
Kích thước Phụ kiện hàn ổ cắm = ½ ”- 8”
Mức áp suất : Phụ kiện hàn ổ cắm = 2000LB, 3000LB, 6000LB
Các loại: Khớp nối một nửa, Khớp nối đường phố, Phích cắm bò, Trùm, Liên minh (Nam / Nữ), Cửa ra bên, Tê 45 bên, Chéo ngang, Nắp ống, Ổ cắm nhánh, Núm vặn Swage, Khuỷu tay 45 độ, Tơ ngang bằng, Khớp nối đầy đủ, Tít giảm, 90 độ khuỷu tay.
MSS SP-95: Bull Plugs & Swage (d) Núm vú giả
Lịch trình 3000 – Lịch 80 / XS, 6000 – Lịch 160, 9000 Lịch XXS.

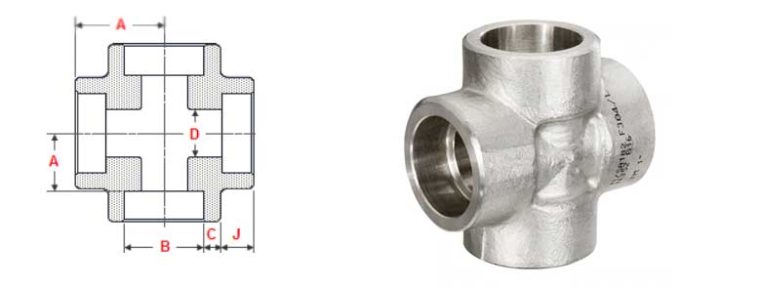

Kích thước



thong-so-ky-thua-chu-thap-han-o-cam

Kích thước Class 3000 tính bằng inch

Kích thước ống bình thường Socket Bore Độ sâu ổ cắm Đường kính lỗ khoan
B J D
1/2 21,95
21,70		 10 16,6
15
3/4 27,30
27,05		 13 21,7
20,2
1 34,05
33,80		 13 27,4
25,9
1,1 / 4 42,80
42,55		 13 35,8
34,3
1,1 / 2 48,90
48,65		 13 41,7
40,1
2 61,35
61,10		 16 53,5
51,7
2.1 / 2 74,20
73,80		 16 64,2
61,2
3 90,15
89,80		 16 79,5
46,4
4 115,80
115,45		 19 103,8
100,7
1/2 4,65
4,10		 3,75 15,5
3/4 4,90
4,25		 3,90 19,5
1 5,70
5,00		 4,55 22
1,1 / 4 6,05
5,30		 4,85 27
1,1 / 2 6,35
5,55		 5.10 32
2 6,95
6,05		 5,55 38
2.1 / 2 8,75
7,65		 7.00 41,5
3 9
giờ 50 8 giờ 30		 7.60 57,5
4 10,70
9,35		 8,55 66,5



Kích thước Class 6000 tính bằng MM

Kích thước ống bình thường Socket Bore Độ sâu ổ cắm Đường kính lỗ khoan
B J D
1/2 21,95
21,70		 10 12,5
11
3/4 27,30
27,05		 13 16,3
14,8
1 34,05
33,80		 13 21,5
19,9
1,1 / 4 42,80
42,55		 13 30,2
28,7
1,1 / 2 48,90
48,65		 13 34,7
33,2
2 61,35
61,10		 16 43,6
42,1
1/2 5,95
5,20		 4,80 19,5
3/4 6,95
6,05		 5,55 22,5
1 7,90
6,95		 6,35 27
1,1 / 4 7,90
6,95		 6,35 32
1,1 / 2 8,90
7,80		 7.15 38
2 10,90
9,50		 8,75 41

Tên gọi khác

Tìm kiếm Google: Thập thép rèn hợp kim ASTM A182 Grade F1
Thập thép rèn hợp kim A182 Grade F1 Thập hàn lồng, thép rèn hợp kim A182 Grade F1
Thập hàn cắm, thép hợp kim A182 Grade F1 Thập thép hợp kim, A182 Grade F1, Socket weld
Thập thép hợp kim, A182 Grade F1, SW Thập A182 Grade F1, Socket weld
Thập A182 Grade F1, SW Thập giảm, thép hợp kim A182 Grade F1
Thập giảm hàn lồng thép hợp kim  A182 Grade F1 Thập giảm hàn cắm thép hợp kim A182 Grade F1
Thập áp lực A182 Grade F1 Thập thép áp lực A182 Grade F1
